Vivienda bioclimática de dos plantas, 4 dormitorios y garaje. M4D2+G
Proyecto de vivienda bioclimática y sostenible. Madrid, Diciembre 2020.
A raíz de la pandemia del Covid 19, las personas que viven en grandes ciudades están pensando en mudarse a las afueras, y en el caso de Madrid, hacia la Sierra Norte. Desean dejar sus apartamentos carentes de terrazas y espacio abiertos, para vivir con más libertad.
Por esa razón, el estudio de arquitectura Berbesí-Mesa decidió realizar un conjunto de viviendas de distintos tamaños, que cubrieran esta necesidad nueva, proyectando viviendas bioclimáticas y sostenibles. Las mismas pueden implantarse en territorios montañosos de toda España.
La idea principal o concepto del conjunto de viviendas, surgió de reinterpretar las viviendas japonesas tradicionales de una planta, elaboradas con base en estructura de madera, diseños simétricos que transmiten equilibrio, serenidad y armonía, accesos o portales jerarquizados, prolongados aleros, incorporando naturaleza a través de generosos maceteros (con hortensias, petunias, azaleas, geranios, etc.) y patios interiores arbolados; estrategias que buscan transmitir ligereza, tranquilidad y sosiego.
La vivienda de cuatro dormitorios y dos plantas consta de 262,92 m2. Está orientada en el eje Este-Oeste, con lo cual se abre hacia el Sur. Es un diseño moderno, compacto y funcional, con los espacios vivideros orientados hacia el Sur, mientras que el cuarto de instalaciones, los baños, vestíbulo, armarios, trasteros y cuarto de lavado, se ubican hacia el Norte. En planta baja, un volumen de acceso nos da la bienvenida. Allí podemos dejar nuestro calzado y abrigos en un armario. Hacia la derecha en encontramos una habitación espaciosa, donde se ubicará el estudio-biblioteca o un dormitorio, según la necesidad. Un baño y el cuarto de lavado la acompañan. La escalera se ubica hacia la izquierda del pasillo. que nos llevará hasta el gran espacio social, donde se integran cocina, sala y comedor. Desde allí , a través del enorme ventanal horizontal, se puede acceder a la terraza Sur que permitirá ampliar el disfrute de la vivienda e integrar la naturaleza a la experiencia.
La planta primera nos presenta habitaciones holgadas hacia el Sur( con balcones incluidos que fungen como marquesinas para la planta baja), mientras baños y armarios se colocan hacia el Norte. Para permitir la ventilación cruzada, así como la fluidez espacial, dispusimos una terraza en el Norte, con jardinera, sobre el vestíbulo de la vivienda.
Toda la estructura es con base en pilares y vigas de madera maciza. Vigas soleras o durmientes sobre los muros exteriores recibirán las vigas y originarán los aleros. El forjado también se construirá con vigas de madera.
La cubierta consiste en un techo a cuatro aguas, con base en panel Thermochip o similar, con acabado interior de madera de Iroko, lámina impermeabilizante y finalmente láminas de zinc color gris mate.
Los muros exteriores son construidos con 1/2 pie de ladrillo macizo, cámara de aire y tabiquillo como trasdosado. Los tabiques interiores serán de doble estructura tipo Pladur, con aislamiento térmico acústico entre medias. Un tablero fenólico con acabado de madera revestirá el exterior del muro (panel tipo Parklexo similar) en una fachada tipo ventilada (aislamiento por fuera).
La vivienda en general estará construida sobre un forjado sanitario para evitar humedades y proteger la madera.
Un sistema de Aerotermia alimentará una red de suelos radiantes que garantizarán de manera controlada la calefacción de las estancias.
1. Estrategias bioclimáticas verano: El alero de 1,40 mts., de la fachada Sur impedirá que los rayos solares penetren en la vivienda. Las ventanas más recatadas del alzado Norte permitirán la ventilación cruzada. El alzado Oeste, donde se recibe la mayor radiación solar, no presenta huecos o ventanas. La presencia de jardineras en el Norte, permitirá humectar y refrescar ese lado, propiciando ventilación cruzada en la vivienda.

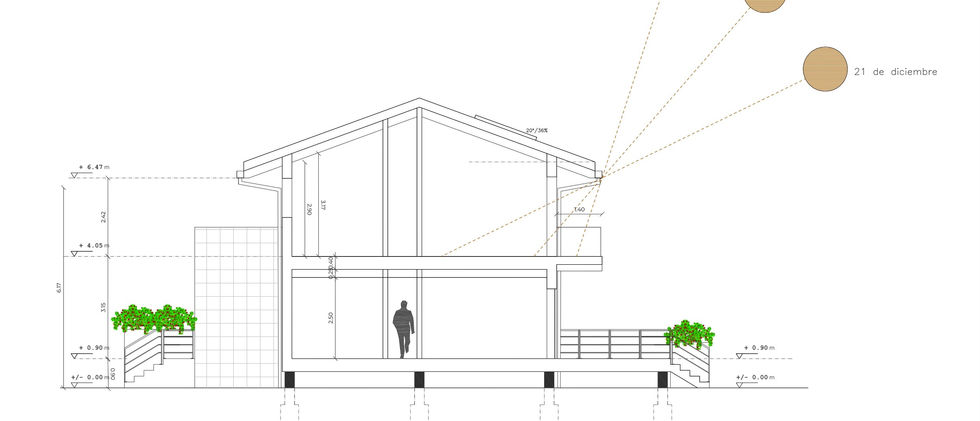

2. Estrategias bioclimáticas invierno: Como la altura solar durante el invierno es más baja, el rayo solar que proviene desde el Sur, penetrará sin problemas hasta el interior de la vivienda, tanto en planta baja como en la planta primera. El forjado y el acabado del suelo permitirá la captación, la acumulación y la irradiación de esa energía durante horas de la tarde-noche, permitiendo administrar mejor el sistema de Aerotermia, ahorrando dinero. Durante la noche, y hacia el Sur, para evitar la fuga de la energía solar acumulada, en planta baja se protegerán las ventanas con puertas metálicas correderas y corrugables, que también fungirán como protección contra el vandalismo.
